Барьер искробезопасности МТМ502, МТМ502-02

Барьер искробезопасности МТМ502
Average: 4 (3 votes)
Срок доставки:
5 - 15 дней
Цена:
По запросу

Барьер искробезопасности с цифровой индикацией МТМ502, МТМ502-02 предназначен для питания двухпроводных преобразователей, расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0...5 мА, 0...20 мА, 4...20 мА (пассивный вход) в выходные сигналы постоянного тока 0...5 мА, 0...20 мА, 4...20 мА в любом сочетании. Имеется функция корне извлечения и индикации измеряемого параметра.

Схема подключения барьеров МТМ502, МТМ502-02

рис. 1 - Схема подключения

Основные функции

  • взрывозащищенное исполнение, вид взрывозащиты “искробезопасная цепь” с маркировкой взрывозащищенности "ExiaIIC"
  • цифровая индикация измеряемого параметра и значений уставок, осуществляется светодиодным индикатором. Диапазон индикации (-1999...+9990)
  • сигнализация достижения измеряемым параметром уставок верхнего и нижнего уровня
  • гальваническое разделение входных и выходных цепей
  • НСХ преобразования - линейная или извлечение квадратного корня (устанавливается потребителем)
  • сохранение состояния реле уставок при обрыве входных цепей
  • установка выходного тока при обрыве линии в одно из трех значений: 2,5 мА; 21 мА; значение до обрыва (выбирается пользователем)
Исполнения

Шифр

Диапазон рабочих температур

Степень защиты корпуса

Масса, кг

Монтаж

МТМ502

-30...+60 °С

IP54

0,85

Настенный

МТМ502-02

+5...+50 °С

IP20

0,3

Щитовой



Технические характеристики

Напряжение питания

DC 24 В +10% -15%

  • при поставке в комплекте с МТМ101

АС 197...242 В

  • при поставке в комплекте с МТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемая мощность, не более

5 Вт

Напряжение питания двухпроводного преобразователя

DC 16...22 В

Класс точности

0,1

Параметры искробезопасных цепей:



Напряжение холостого хода

22 В

Ток короткого замыкания

45 мА

  • Lдоп.

5 мГн

  • Cдоп.

0,07 мкФ

Коммутационная способность оптореле уставок


  • МТМ502

50 мА / 50 В

  • МТМ502-02

2 А / 250 В AC
или 30 В DC

Высота цифр светодиодного индикатора

14 мм

Выходной ток, мА (Сопротивление нагрузки, Ом):

0...5 (2500),
0...20 (750),
4...20 (750)

Входное сопротивление, для входных токовых сигналов, не более

50 Ом

Габаритные размеры МТМ502

рис. 2 - Габаритные размеры МТМ502

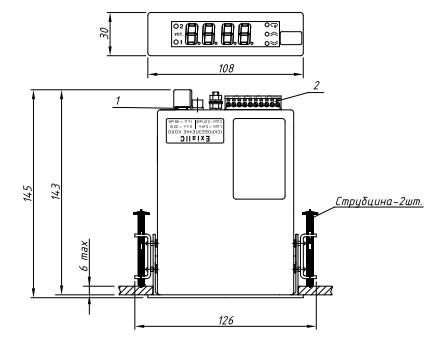

Габаритные размеры  МТМ502-02

рис. 3 - Габаритные размеры  МТМ502-02
